マンホールポンプ特小無線監視システム
MpecAir
®
（エムペア
®
）

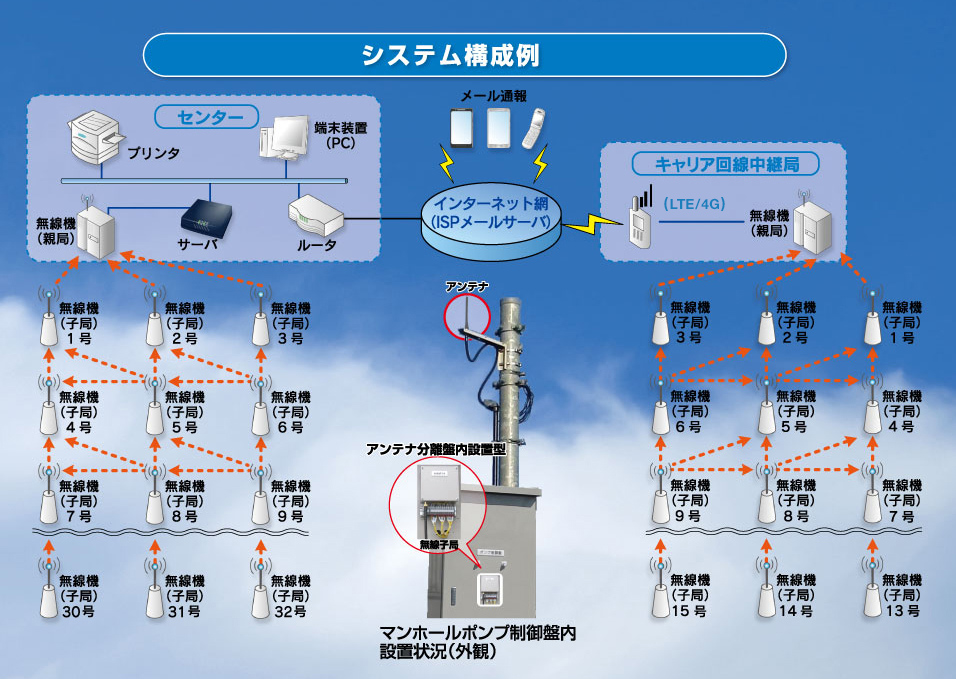

特定小電力無線を採用した遠方監視システムです。 無線免許の不要な特定小電力無線を応用した本製品は、出力電力が小さいため電波到達距離は1km程度ですが、排水経路にあるマンホールポンプに本製品を設置し電波を順次中継することで10km程度の遠隔施設にも対応できます。
- 「MpecAir」、「エムペア」は、三菱電機プラントエンジニアリング株式会社の登録商標です。
特長
-
特長1特定小電力無線（出力10mW以下）のため無線従事資格および無線局免許が不要です。
-
特長2親局～子局間は通信費が不要です。
-
特長3親局最大5局、子局最大160局（1親局に32局）まで接続が可能です。
-
特長4離れた地区でもキャリア回線中継局を経由して子局最大15局まで接続が可能です。
-
特長5リモート操作で無線経路の変更が可能です。
-
特長6蓄積データからポンプ運転時間を積算しランキング化します。
監視画面例

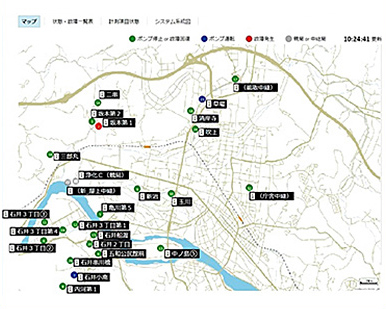

ポンプの故障や運転状況を地図上のシンボルで集約表示します。

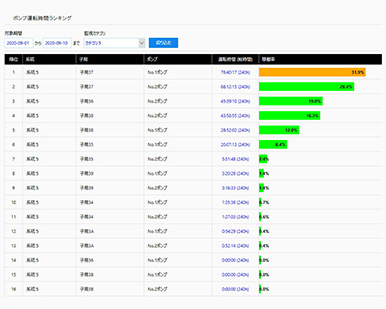

ポンプ施設の維持管理支援として、各ポンプの運転時間を積算しランキング表示します。

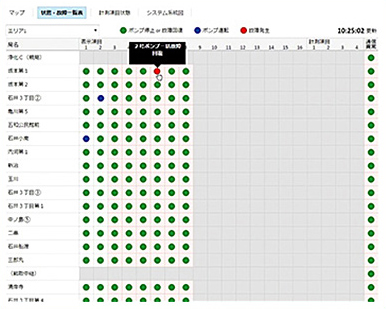

ポンプの故障や運転状況をマトリックス図で詳細表示します。

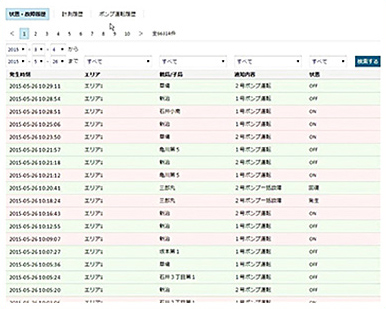

ポンプの故障や状態事象を100万件まで蓄積し、日付・局名・項目名でオートフィルタ表示します。
子局ラインナップ

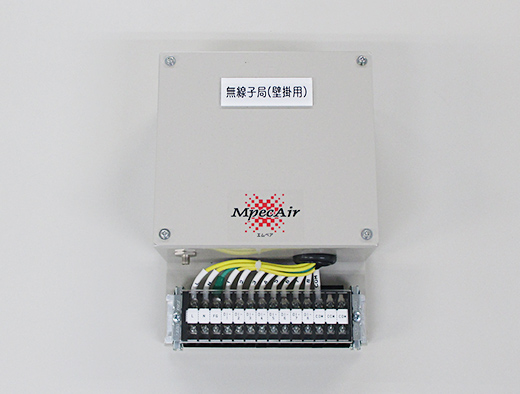

表示入力 8点(無電圧a接点)
寸法(WHD):150×220×80mm

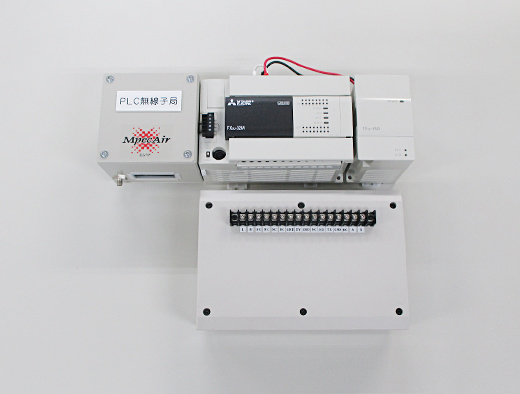

表示入力 14点(無電圧a接点)
パルス入力 2点(無電圧a接点)
アナログ入力 4点(4〜20mA/1〜5V)
寸法(WHD)
[上部左] 無線部:95×95×70mm
[上部中] PLC部:190×90×86mm
[下 部] 信号変換部:205×125×45mm
※突起部含まず

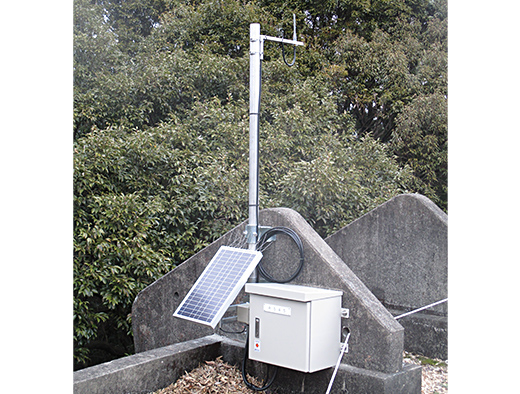

寸法(WHD)
パネル:350×538×35mm
電源箱:450×400×300mm
※アンテナ支柱および天板含まず
