油入変圧器寿命診断

変圧器の寿命診断により保全計画を提案いたします。変圧器、コイル絶縁紙の機械的強度を測定することにより、寿命診断を行います。

特長

変圧器の寿命診断結果により余寿命が予測できるので、各々の変圧器に対応した保全、更新計画が立案でき、設備の信頼性を確保することができます。

技術内容

提案の内容

コイル絶縁紙の機械的強度低下は変圧器の寿命を決める大きな要因であるため、20年以上経過した変圧器は絶縁紙の寿命診断を実施されることを推奨します。

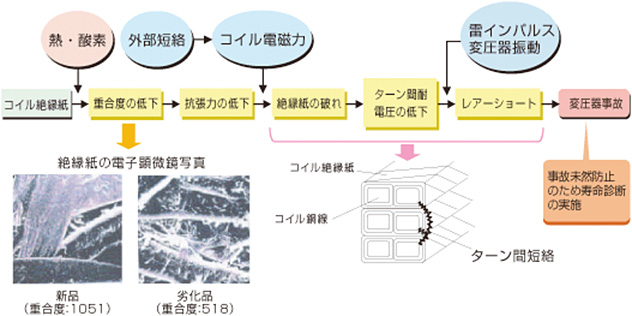

コイル絶縁紙劣化による事故進展メカニズム

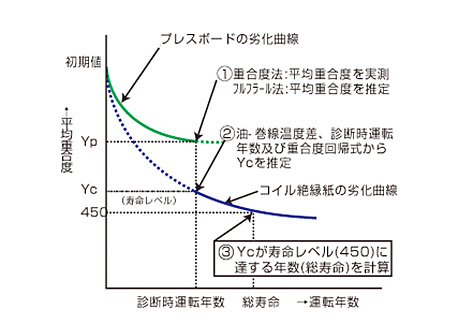

診断技術の説明

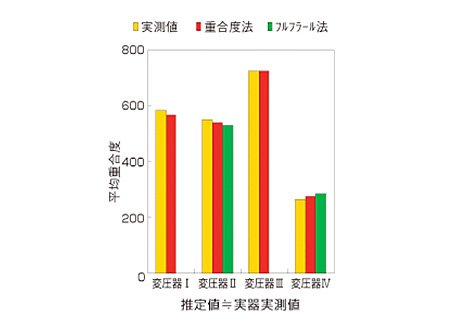

実器解体調査結果(Ycの比較)

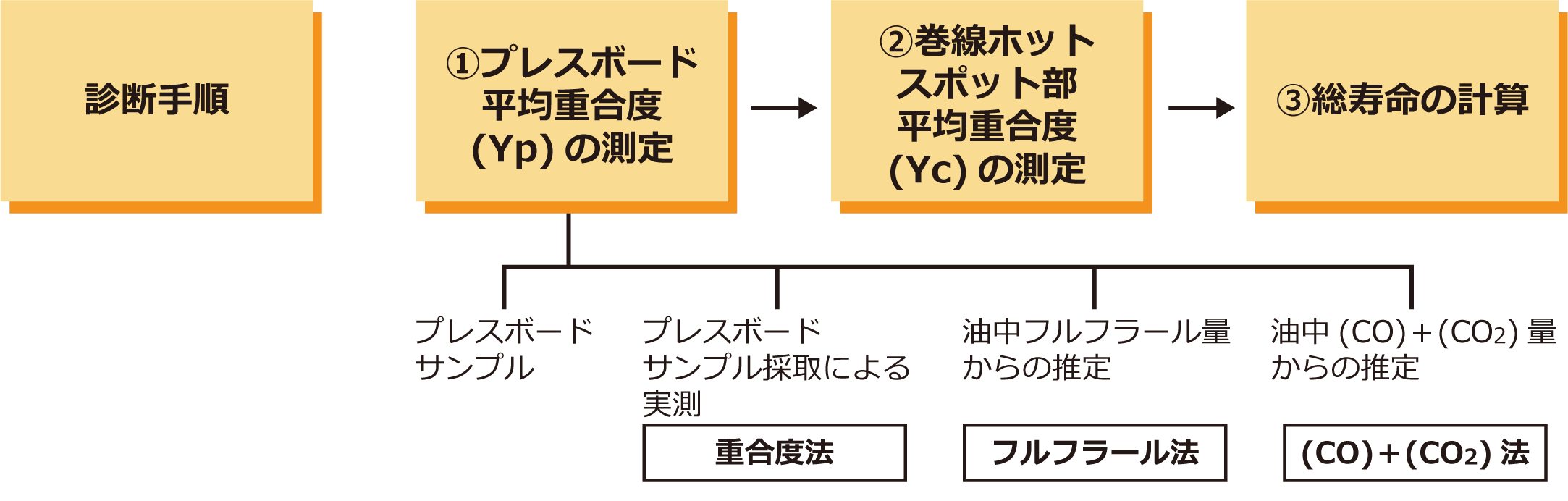

絶縁物の劣化特性と診断手順の関係
診断方法の比較
診断方法 重合度法 フルフラール法
油処理
診断時期 停止中 運転中(随時)
採油 要(300cc)
分析
精度
制約条件 内部点検時のみ診断可能 開放形やアルソ入り変圧器及び過熱等絶縁物の異常がある変圧器は診断不可

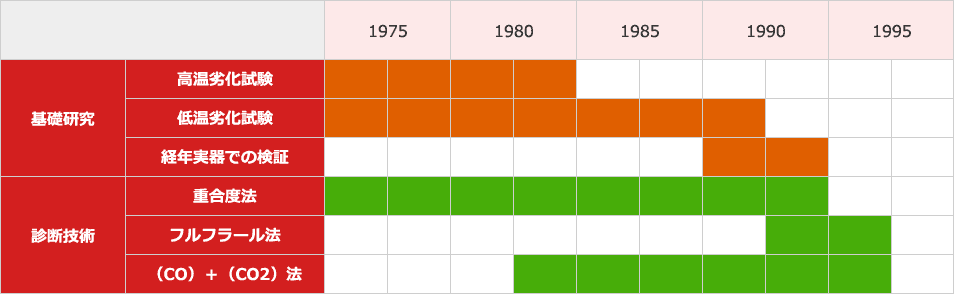

診断技術の開発経緯(三菱電機)

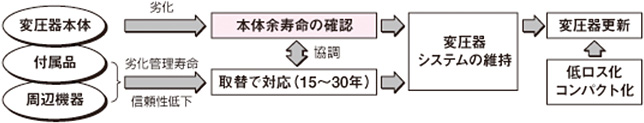

変圧器システムのライフサイクル

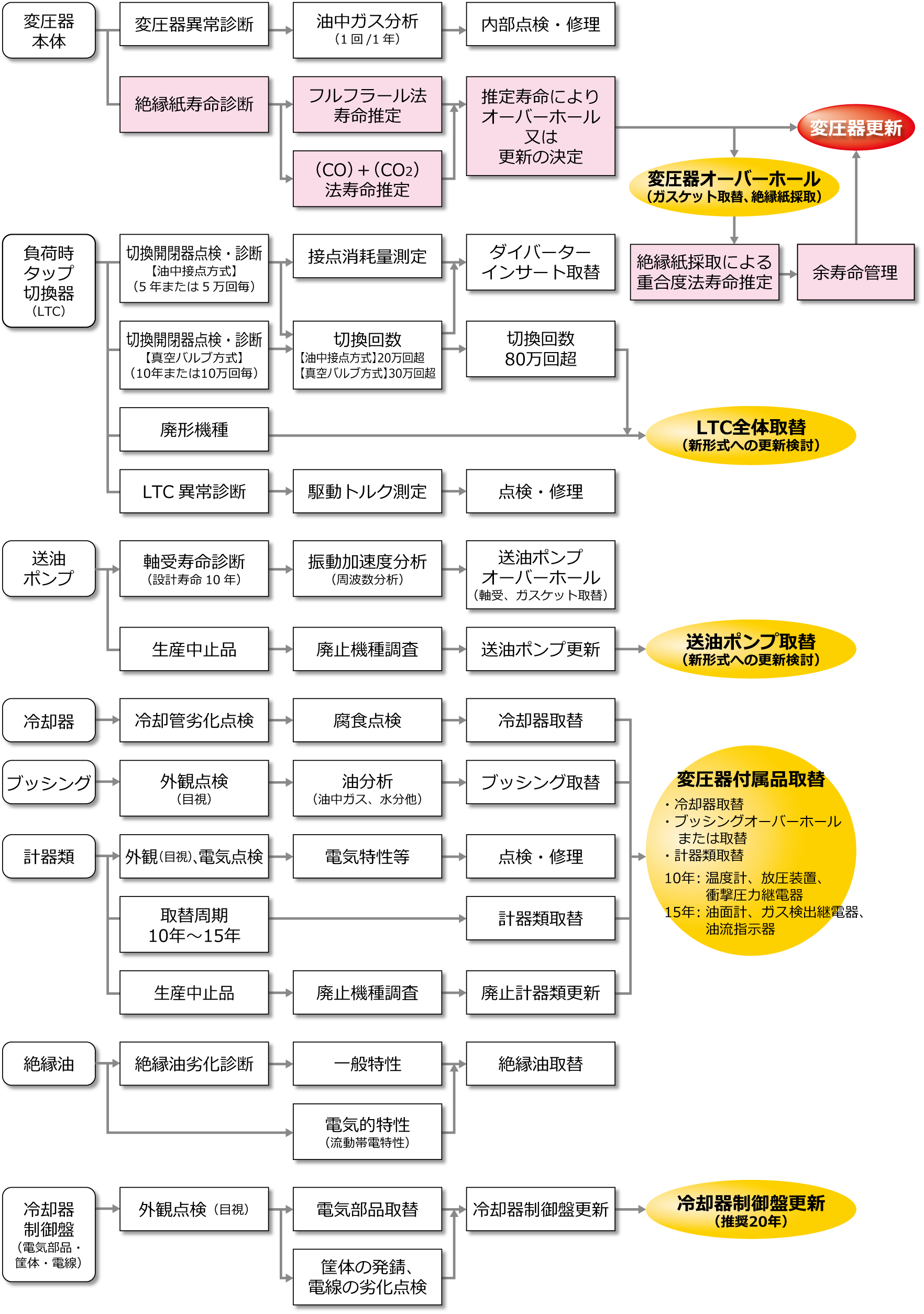

油入変圧器信頼性向上策提案書
